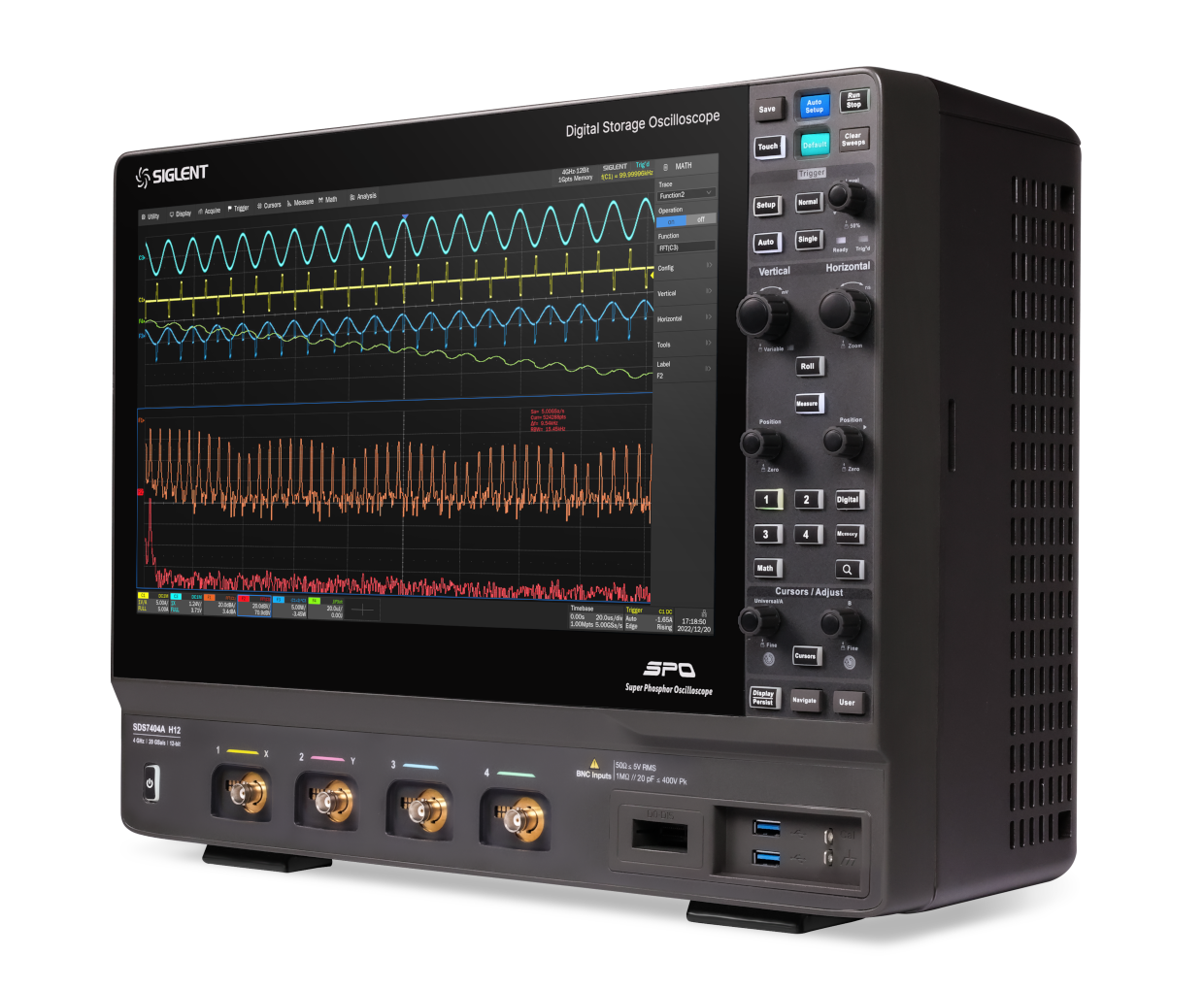

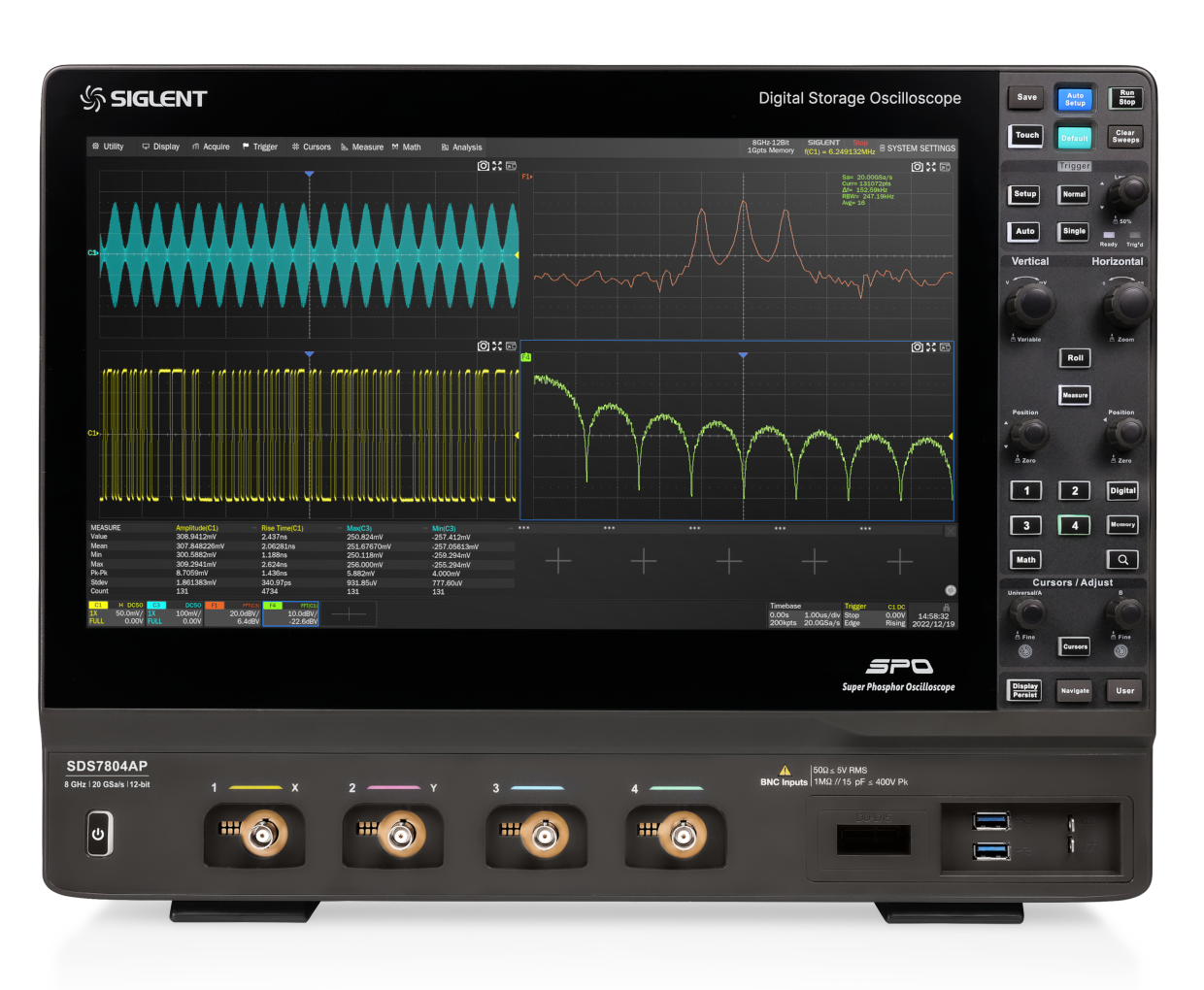

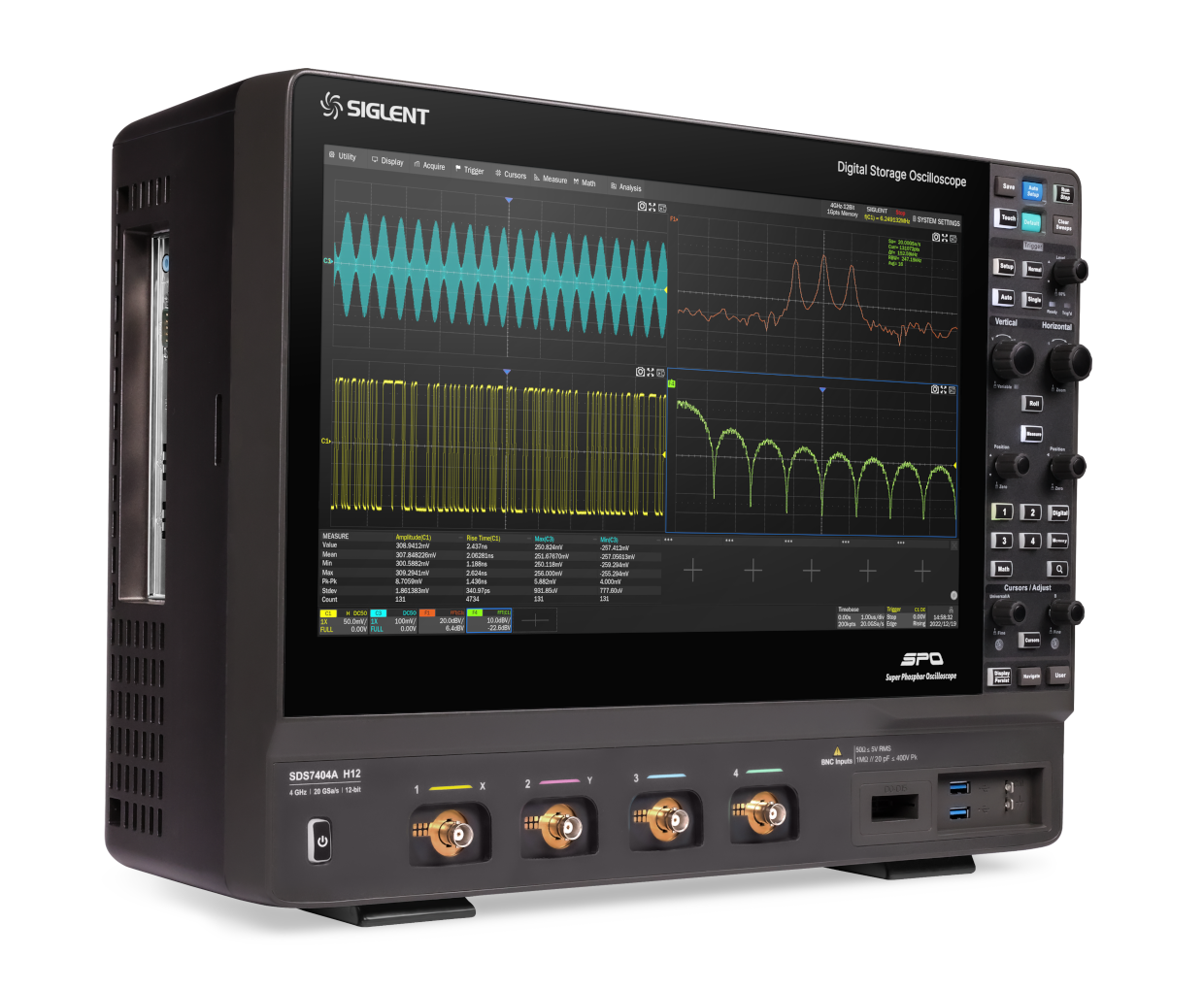

SDS7000A系列作为鼎阳科技新旗舰示波器产品，最高带宽提升至8GHz，上升时间仅为58ps，比4GHz带宽的示波器快了一倍以上，能支持测量MIPI-DPHY、DDR2/DDR3、USB2.0、2.5/5/10GBASE-T等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，带来全新的测量体验。
带宽：8 GHz, 6 GHz, 4 GHz, 3 GHz, 2 GHz
存储深度： 最高 2 Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 20 GSa/s
波形捕获率：最高 100 万帧/秒

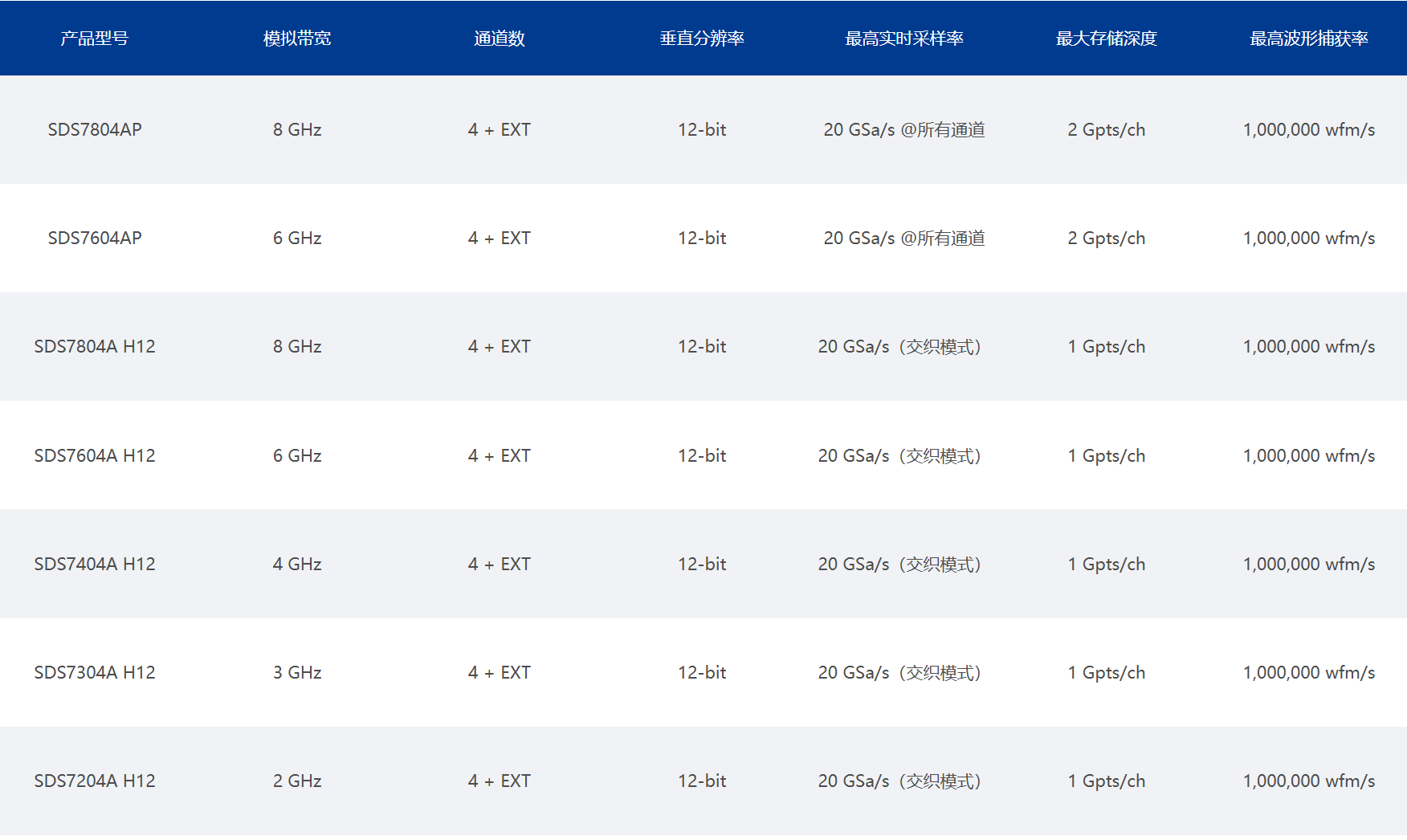

| 模拟带宽 2 GHz, 3 GHz, 4 GHz, 6 GHz, 8 GHz | 通道数 4 + EXT |
| 最高实时采样率 20 GSa/s（交织模式）, 20 GSa/s @所有通道 | 垂直分辨率 12-bit |
| 最大存储深度 2 Gpts/ch, 1 Gpts/ch | 最高波形捕获率 1,000,000 wfm/s |

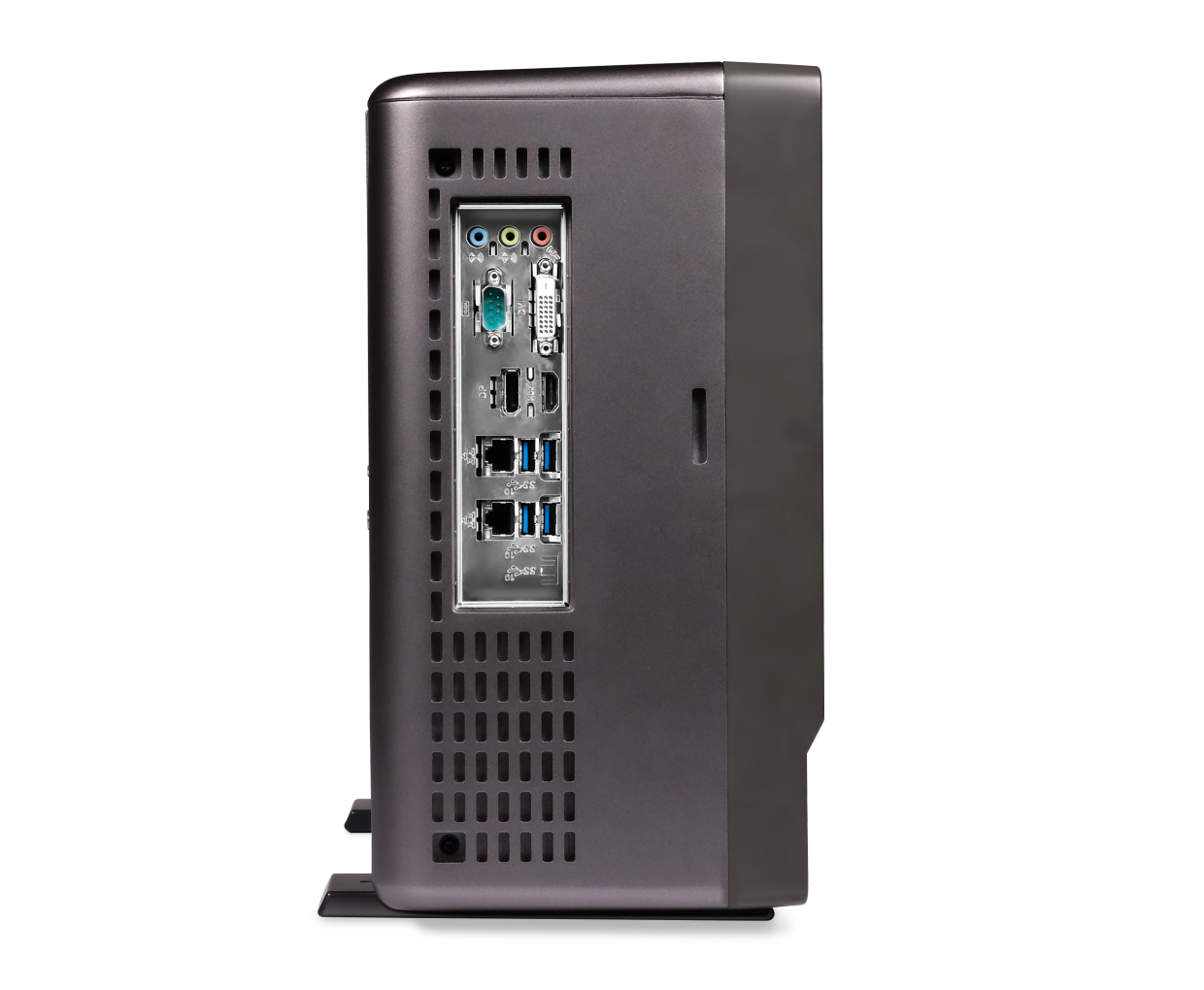

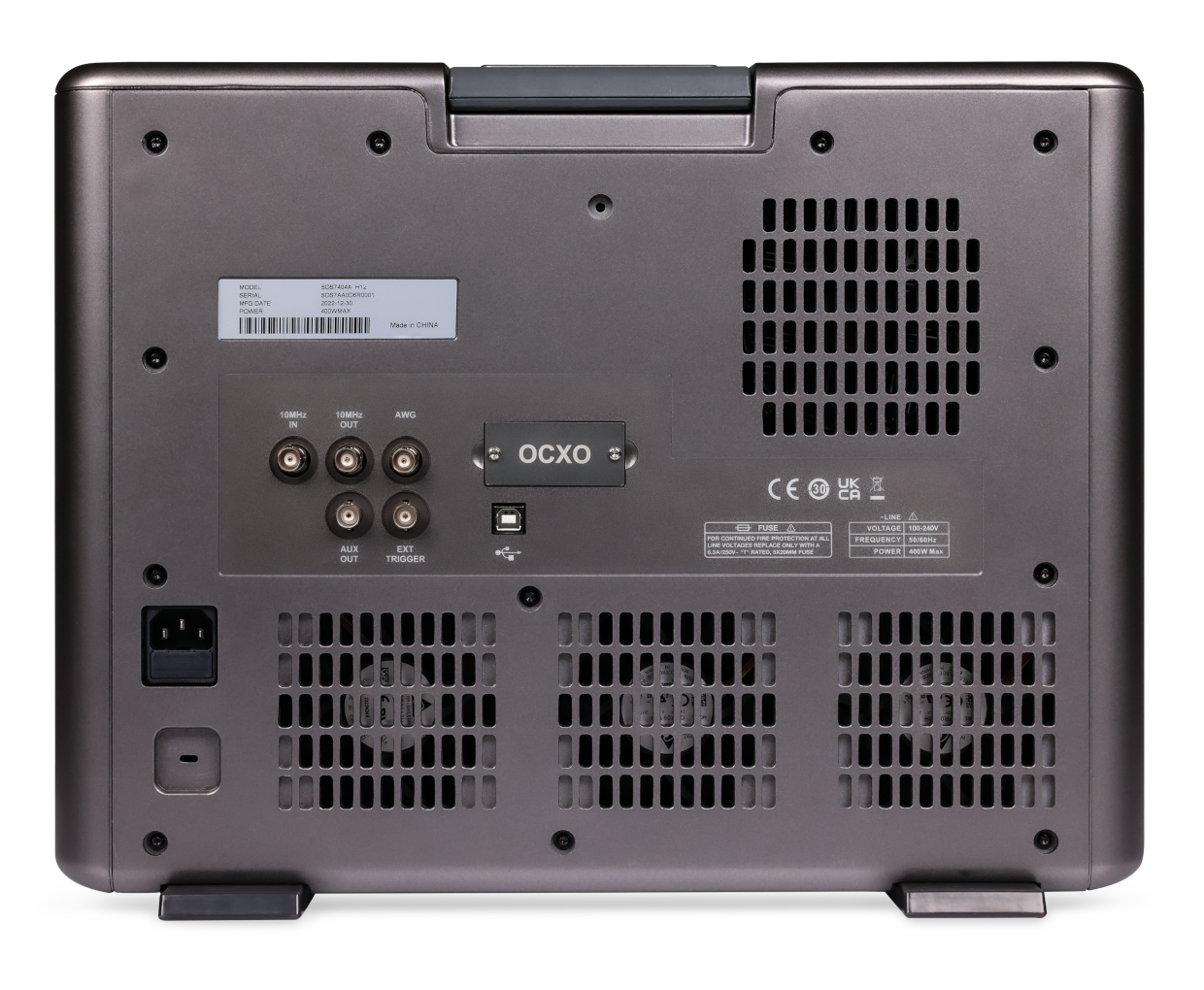

| 屏幕尺寸 15.6英寸电容式触摸高清显示屏（分辨率1920x1080） | 接口 通信接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device（支持USBTMC），2x 1000M LAN（支持VXI-11+SCPI， Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI编程，LXI，WebServer） 显示接口：1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz 音频接口：Mic input, Audio Output 其它：外触发输入，辅助输出（TRIG OUT，PASS/FAIL），10 MHz In，10 MHz Out |
| 测量 超过50种参数测量，并支持直方图和趋势图统计 | 数字通道 16路数字通道。购买16路逻辑分析仪探头SPL2016，可实现16路数字通道采集功能。 |
| 触发类型 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第N边沿、延迟、建立/保持时间、串行触发 | 处理器系统 Intel Core i3-8100 或更优，32GB内存，250GB硬盘，Linux操作系统 |
| 串行触发和解码 标配：I2C，SPI，UART，CAN，LIN 选配：CAN FD，CAN XL（仅解码），FlexRay，I2S，MIL-STD-1553B，SENT，ARINC 429， Manchester（仅解码），USB2.0（仅解码） | 数据分析和数据处理工具 搜索，SignalScan，导航，历史，模板测试，数字电压表，电源分析（选配），波特图，波形直方图，计数器，眼图和抖动分析（选配），USB2.0 一致性分析（选配），100 M 以太网一致性分析（选配），1000 M以太网一致性分析（选配），2.5 G / 5 G / 10 G以太网一致性分析（选配），100 M车载以太网一致性分析（选配），1000 M 车载以太网一致性分析（选配），MIPI-DPHY 一致性分析（选配），DDR2/DDR3 一致性分析（选配），频谱分析（仅A机型）等 |
| 信号发生器 内置源，最高输出频率50 MHz。需购买任意波形发生器软件选件使用 | 探头 标配 500 MHz无源探头SP3150A, 每通道1套 标配 1.5 GHz 高带宽无源探头SP6150A，2套 选配 5 GHz有源差分探头SAP5000D |
SDS7000A系列作为鼎阳科技新旗舰示波器产品，最高带宽提升至8GHz，上升时间仅为58ps，比4GHz带宽的示波器快了一倍以上，能支持测量MIPI-DPHY、DDR2/DDR3、USB2.0、2.5/5/10GBASE-T等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，带来全新的测量体验。
带宽：8 GHz, 6 GHz, 4 GHz, 3 GHz, 2 GHz
存储深度： 最高 2 Gpts/通道
垂直分辨率：12-bit
实时采样率： 最高 20 GSa/s
波形捕获率：最高 100 万帧/秒
| 模拟带宽 2 GHz, 3 GHz, 4 GHz, 6 GHz, 8 GHz | 通道数 4 + EXT |
| 最高实时采样率 20 GSa/s（交织模式）, 20 GSa/s @所有通道 | 垂直分辨率 12-bit |
| 最大存储深度 2 Gpts/ch, 1 Gpts/ch | 最高波形捕获率 1,000,000 wfm/s |
| 屏幕尺寸 15.6英寸电容式触摸高清显示屏（分辨率1920x1080） | 接口 通信接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device（支持USBTMC），2x 1000M LAN（支持VXI-11+SCPI， Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI编程，LXI，WebServer） 显示接口：1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz 音频接口：Mic input, Audio Output 其它：外触发输入，辅助输出（TRIG OUT，PASS/FAIL），10 MHz In，10 MHz Out |
| 测量 超过50种参数测量，并支持直方图和趋势图统计 | 数字通道 16路数字通道。购买16路逻辑分析仪探头SPL2016，可实现16路数字通道采集功能。 |
| 触发类型 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第N边沿、延迟、建立/保持时间、串行触发 | 处理器系统 Intel Core i3-8100 或更优，32GB内存，250GB硬盘，Linux操作系统 |
| 串行触发和解码 标配：I2C，SPI，UART，CAN，LIN 选配：CAN FD，CAN XL（仅解码），FlexRay，I2S，MIL-STD-1553B，SENT，ARINC 429， Manchester（仅解码），USB2.0（仅解码） | 数据分析和数据处理工具 搜索，SignalScan，导航，历史，模板测试，数字电压表，电源分析（选配），波特图，波形直方图，计数器，眼图和抖动分析（选配），USB2.0 一致性分析（选配），100 M 以太网一致性分析（选配），1000 M以太网一致性分析（选配），2.5 G / 5 G / 10 G以太网一致性分析（选配），100 M车载以太网一致性分析（选配），1000 M 车载以太网一致性分析（选配），MIPI-DPHY 一致性分析（选配），DDR2/DDR3 一致性分析（选配），频谱分析（仅A机型）等 |
| 信号发生器 内置源，最高输出频率50 MHz。需购买任意波形发生器软件选件使用 | 探头 标配 500 MHz无源探头SP3150A, 每通道1套 标配 1.5 GHz 高带宽无源探头SP6150A，2套 选配 5 GHz有源差分探头SAP5000D |
