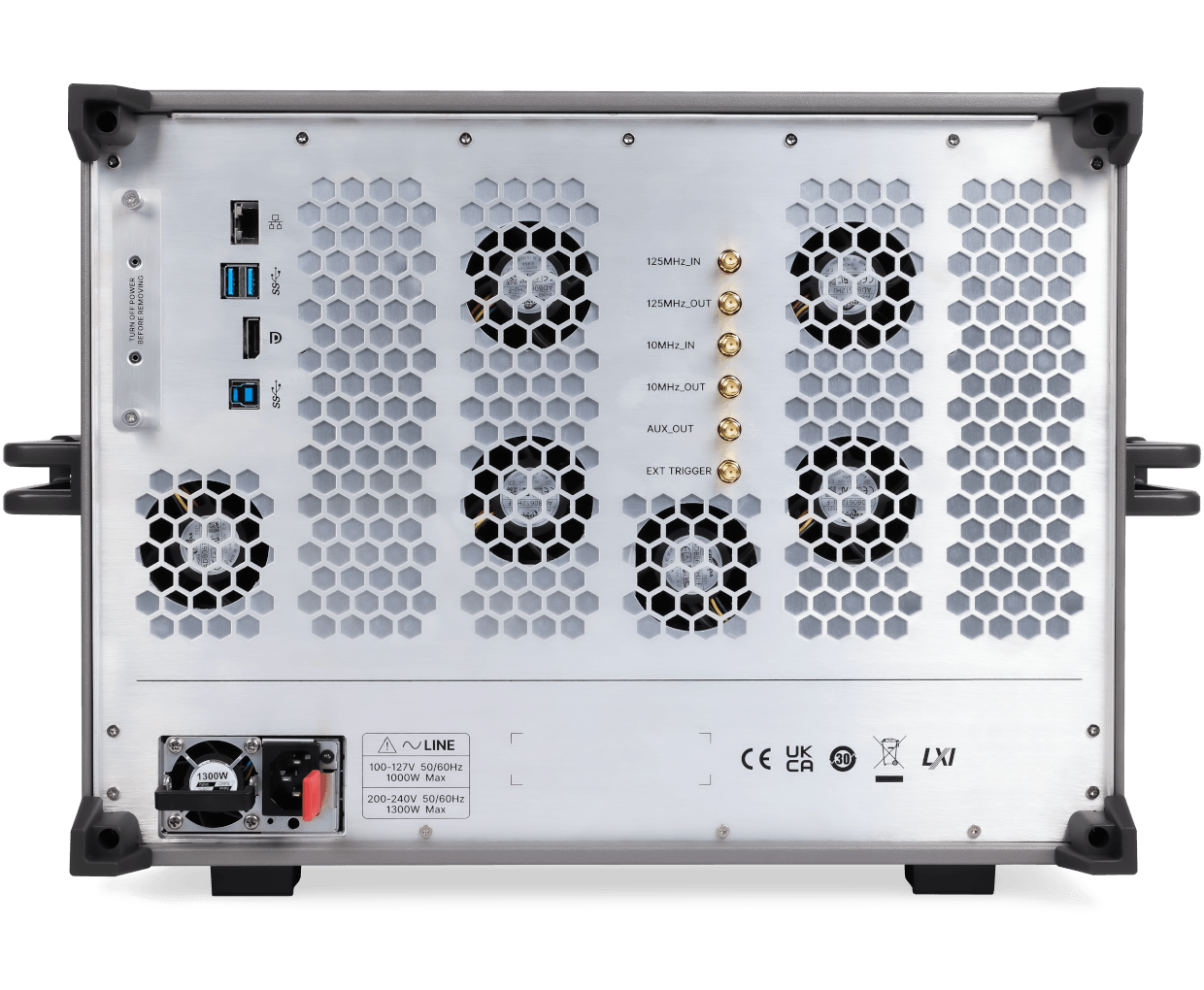

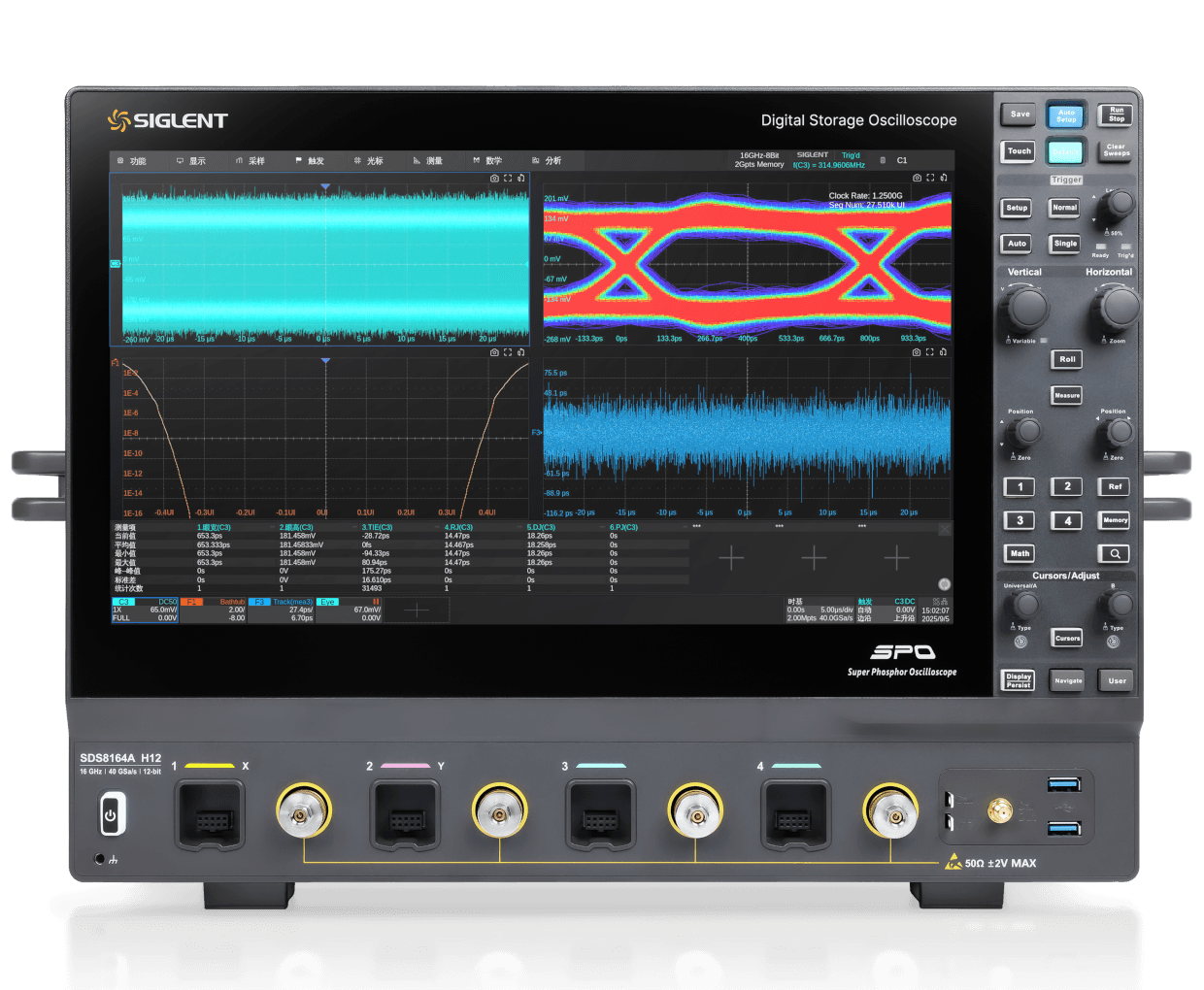

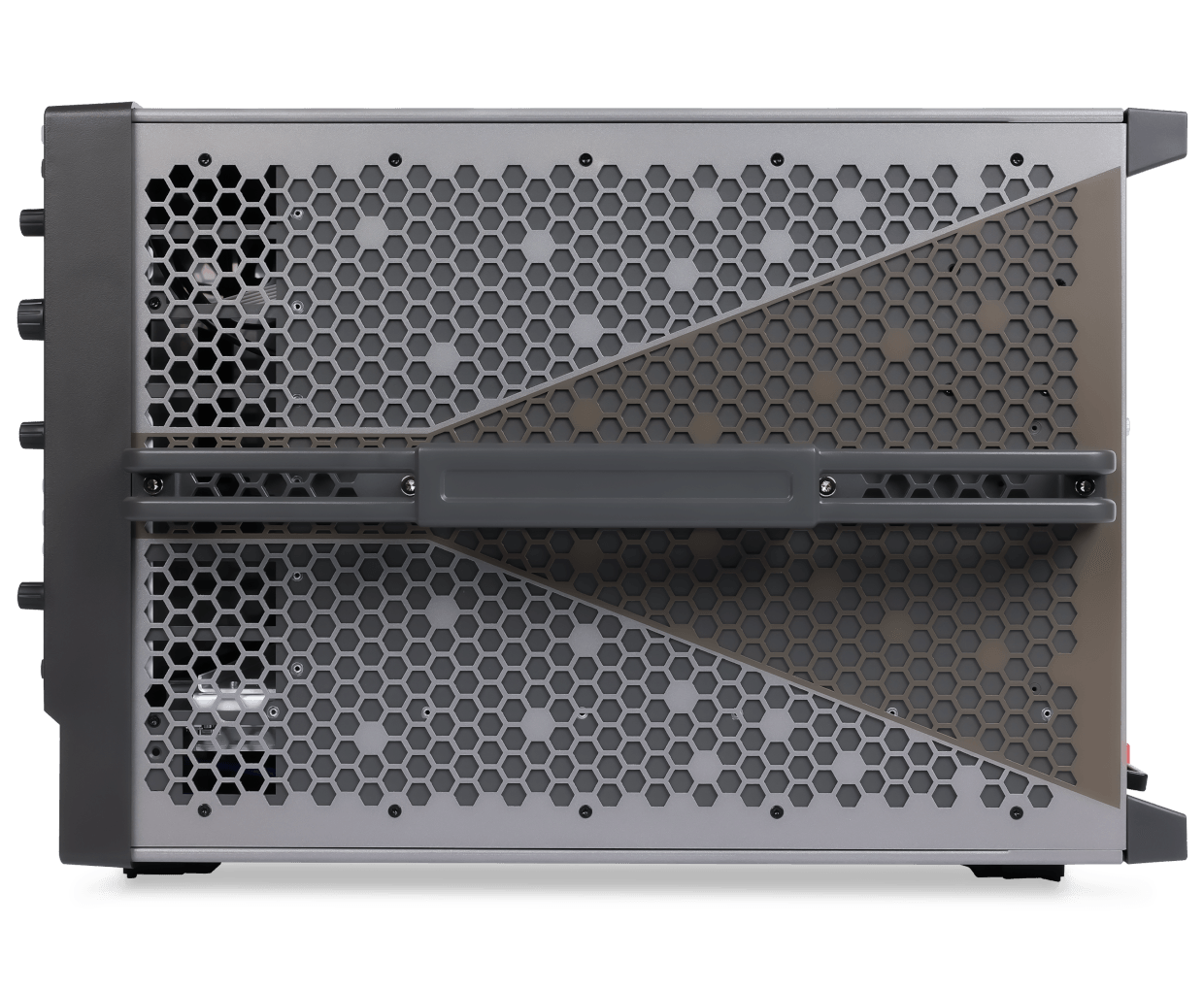

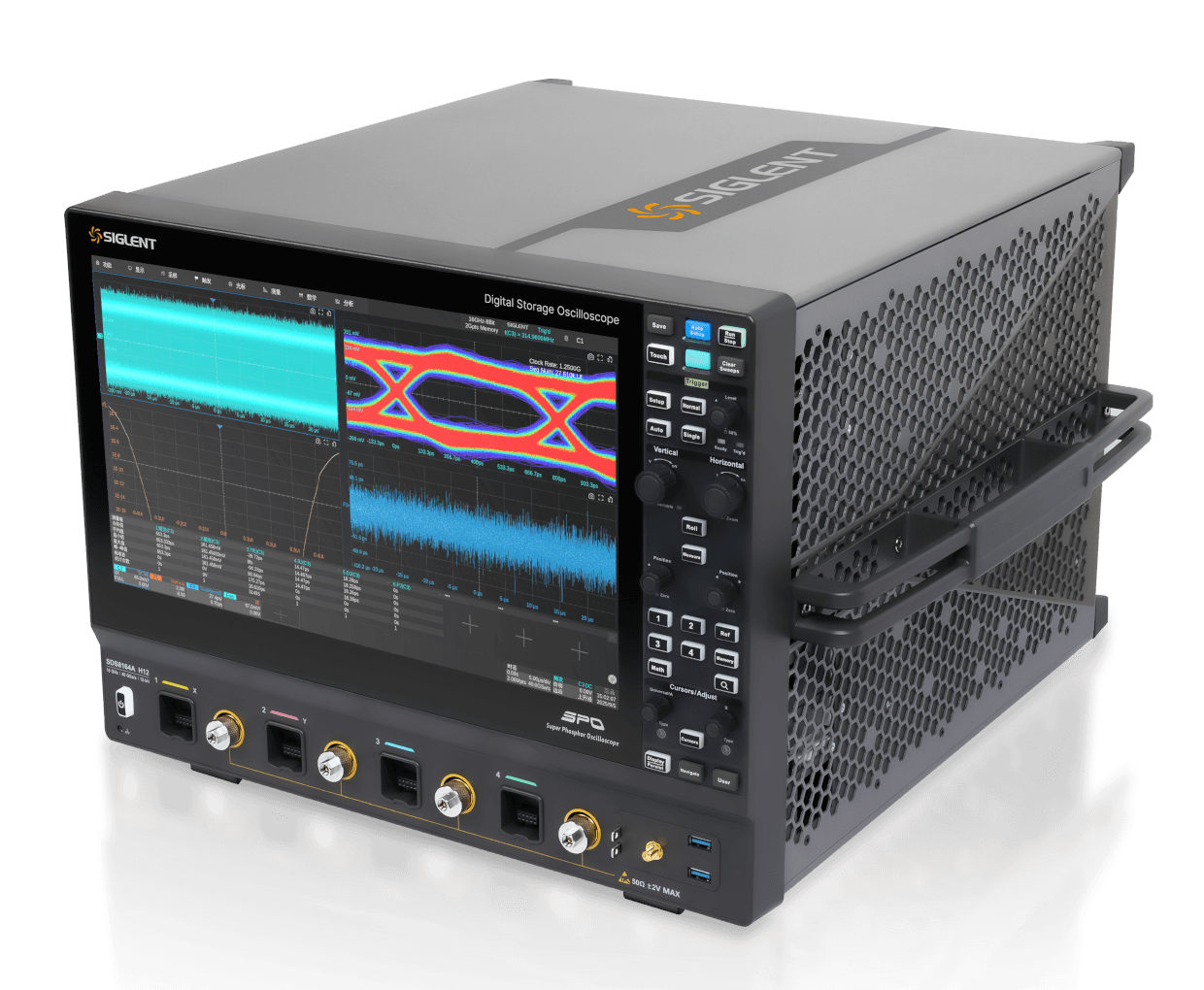

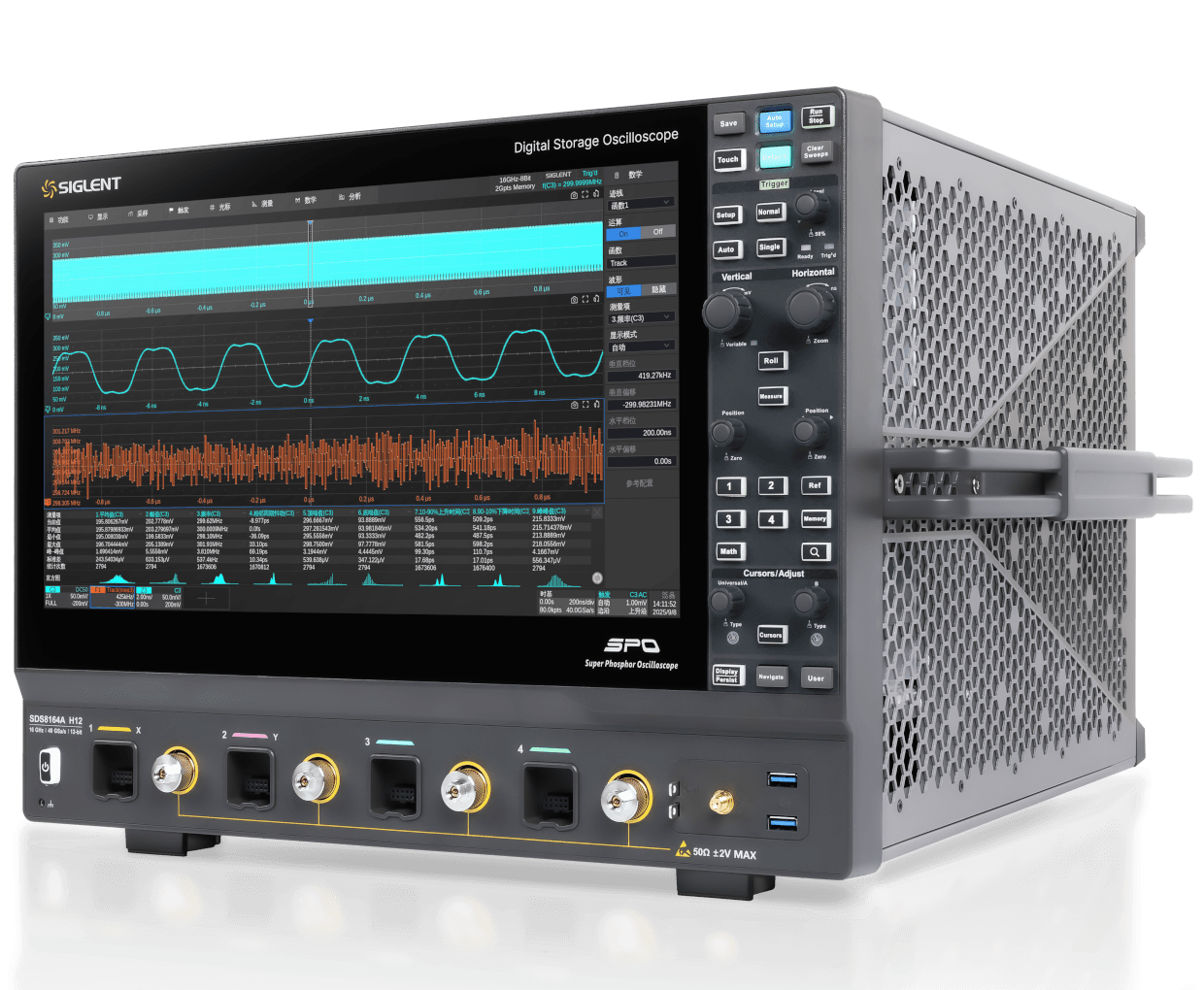

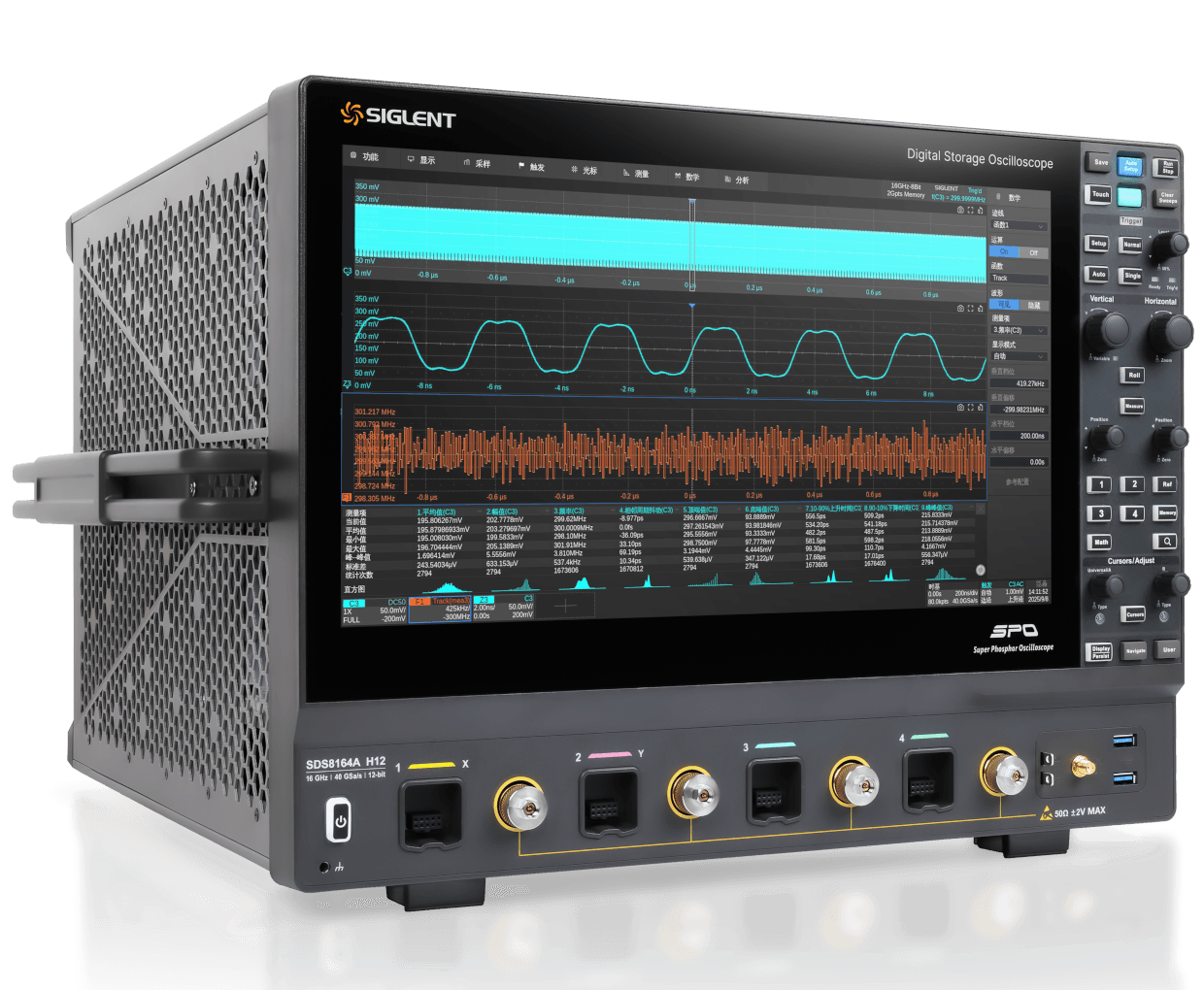

SDS8000A系列高分辨率数字示波器
Item No.: SDS8000A
产品简介
SDS8000A系列高分辨率数字示波器，最大带宽20 GHz，采样率50 GSa/s，具有12-bit/8-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，提供4个模拟通道，存储深度可达2.5 Gpts/通道，能满足更高带宽、更高精度的测量需求。
主要特性
带宽:20GHz, 16 GHz, 13 GHz, 8 GHz
垂直分辨率:12-bit/8-bit
存储深度: 最高 2.5 Gpts/通道
实时采样率: 最高 50 GSa/s每通道
波形捕获率: 最高 50 万帧/秒
- 产品介绍
- 参数型号

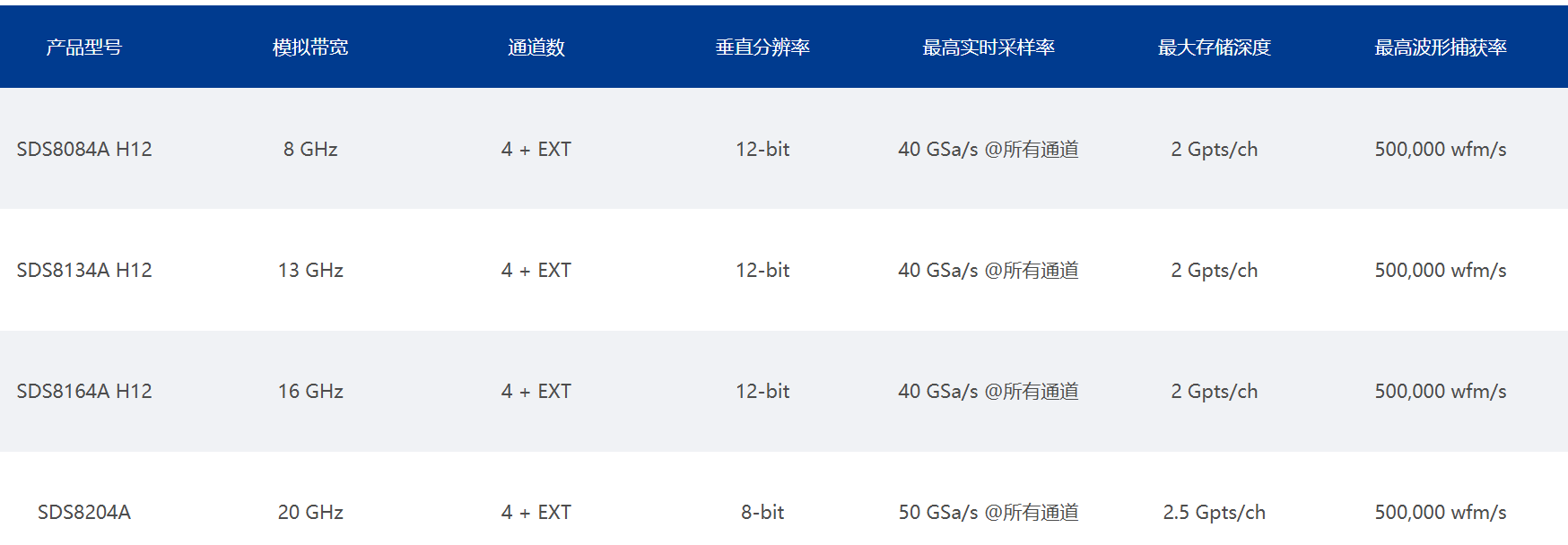

产品参数
| 模拟带宽 8 GHz, 13 GHz, 16 GHz, 20 GHz | 通道数 4 + EXT |
| 最高实时采样率 40 GSa/s @所有通道, 50 GSa/s @所有通道 | 垂直分辨率 8-bit, 12-bit |
| 最大存储深度 2 Gpts/ch, 2.5 Gpts/ch | 最高波形捕获率 500,000 wfm/s |
| 屏幕尺寸 15.6英寸电容式触摸高清显示屏（分辨率1920x1080） | 触发类型 边沿，斜率，脉宽，窗口，欠幅，间隔，超时，码型，视频，前提边沿，第N边沿，延迟，建立/保持时间，串行触发 |
| 测量 超过 60 种参数测量，并支持直方图，轨迹图和趋势图统计 | 串行触发和解码 标配：I2C，SPI，UART，CAN，LIN 选配：CAN FD，FlexRay，I2S，MIL-STD-1553B，SENT，ARINC 429，Manchester (仅解码)，USB2.0 (仅解码)，SPMI(仅解码)，SpaceWire(仅解码)，CAN XL(仅解码)，8B/10B(仅解码) |
| 数学运算 4路 32M点FFT频谱分析；加，减，乘，除，积分，微分，平方根，平均，ERES，绝对值，符号，等价，取反，对数，指数，插值，最大保持，最小保持等时域运算；支持自定义表达式实现复杂的嵌套运算 | 数据分析和处理工具 搜索，导航，历史，模板测试，波形直方图，计数器，眼图和抖动分析（选配），SignalScan 一致性分析（选配）：USB2.0，USB3.2，10M以太网，100M以太网，1000M以太网，2.5G/5G/10G以太网，10M车载以太网，100M车载以太网，1000M车载以太网，MIPI-DPHY 1.2，DDR2/3/4，PCI-e 1.0/2.0 |
| 接口 通信接口：4x USB Host 3.0 Host，USB 3.0 Device（支持USBTMC），2.5G LAN（支持VXI-11+SCPI，Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI编程，LXI，WebServer） 对外显示接口：DP 其它：外触发输入，辅助输出（TRIG OUT，PASS/FAIL），Cal Out输出，10 MHz In，10 MHz Out | 处理器系统 Intel Core i3-13300HE 或更优，64 GB内存或更高，250 GB硬盘或更优（支持外扩硬盘），Linux操作系统 |
SDS8000A系列高分辨率数字示波器
Item No.: SDS8000A
产品简介
SDS8000A系列高分辨率数字示波器，最大带宽20 GHz，采样率50 GSa/s，具有12-bit/8-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，提供4个模拟通道，存储深度可达2.5 Gpts/通道，能满足更高带宽、更高精度的测量需求。
主要特性
带宽:20GHz, 16 GHz, 13 GHz, 8 GHz
垂直分辨率:12-bit/8-bit
存储深度: 最高 2.5 Gpts/通道
实时采样率: 最高 50 GSa/s每通道
波形捕获率: 最高 50 万帧/秒
- 产品介绍
- 参数型号
产品参数
| 模拟带宽 8 GHz, 13 GHz, 16 GHz, 20 GHz | 通道数 4 + EXT |
| 最高实时采样率 40 GSa/s @所有通道, 50 GSa/s @所有通道 | 垂直分辨率 8-bit, 12-bit |
| 最大存储深度 2 Gpts/ch, 2.5 Gpts/ch | 最高波形捕获率 500,000 wfm/s |
| 屏幕尺寸 15.6英寸电容式触摸高清显示屏（分辨率1920x1080） | 触发类型 边沿，斜率，脉宽，窗口，欠幅，间隔，超时，码型，视频，前提边沿，第N边沿，延迟，建立/保持时间，串行触发 |
| 测量 超过 60 种参数测量，并支持直方图，轨迹图和趋势图统计 | 串行触发和解码 标配：I2C，SPI，UART，CAN，LIN 选配：CAN FD，FlexRay，I2S，MIL-STD-1553B，SENT，ARINC 429，Manchester (仅解码)，USB2.0 (仅解码)，SPMI(仅解码)，SpaceWire(仅解码)，CAN XL(仅解码)，8B/10B(仅解码) |
| 数学运算 4路 32M点FFT频谱分析；加，减，乘，除，积分，微分，平方根，平均，ERES，绝对值，符号，等价，取反，对数，指数，插值，最大保持，最小保持等时域运算；支持自定义表达式实现复杂的嵌套运算 | 数据分析和处理工具 搜索，导航，历史，模板测试，波形直方图，计数器，眼图和抖动分析（选配），SignalScan 一致性分析（选配）：USB2.0，USB3.2，10M以太网，100M以太网，1000M以太网，2.5G/5G/10G以太网，10M车载以太网，100M车载以太网，1000M车载以太网，MIPI-DPHY 1.2，DDR2/3/4，PCI-e 1.0/2.0 |
| 接口 通信接口：4x USB Host 3.0 Host，USB 3.0 Device（支持USBTMC），2.5G LAN（支持VXI-11+SCPI，Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI编程，LXI，WebServer） 对外显示接口：DP 其它：外触发输入，辅助输出（TRIG OUT，PASS/FAIL），Cal Out输出，10 MHz In，10 MHz Out | 处理器系统 Intel Core i3-13300HE 或更优，64 GB内存或更高，250 GB硬盘或更优（支持外扩硬盘），Linux操作系统 |
